参数资料
| 型号： | PC3SF21YVZBF |
| 厂商： | Sharp Microelectronics |
| 文件页数： | 9/15页 |
| 文件大小： | 0K |
| 描述： | PHOTOCOUPLER TRIAC OUT ZC 6-DIP |
| 产品目录绘图： | Zero Cross Circuit |
| 标准包装： | 500 |
| 电压 - 隔离： | 5000Vrms |
| 通道数： | 1 |
| 电压 - 断路： | 600V |
| 输出类型： | 交流过零三端双向可控硅开关 |
| 电流 - 栅极触发电流 (Igt)（最大）： | 7mA |
| 电流 - 保持 (Ih)： | 100µA |
| 电流 - DC 正向(If)： | 50mA |
| 电流 - 输出 / 通道： | 100mA |
| 安装类型： | 通孔 |
| 封装/外壳： | 6-DIP（0.300"，7.62mm），5 引线 |
| 供应商设备封装： | 6-DIP |
| 包装： | 管件 |
| 产品目录页面： | 2767 (CN2011-ZH PDF) |
| 其它名称： | 425-2587-5 PC3SF21YVZBF-ND |
PC3SF21YVZ Series

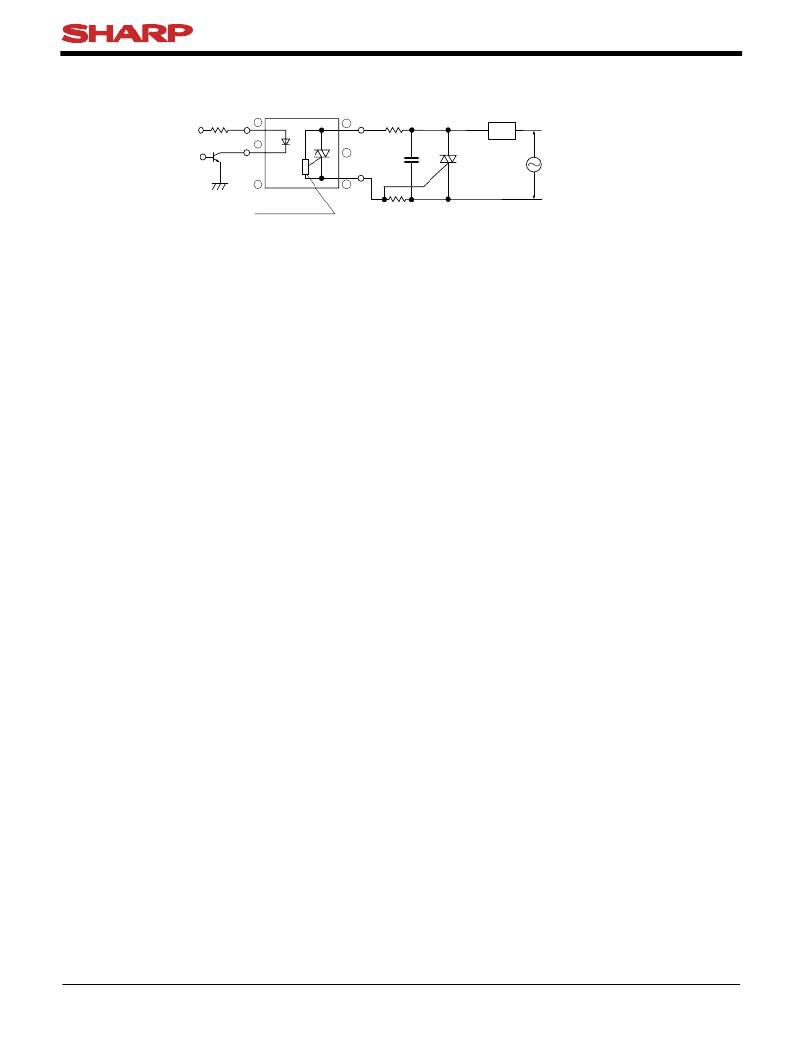

● Standard Circuit (Medium/High Power Triac Drive Circuit)
PC3SF21YVZ
1
6
Load
2
3
5
4
Triac
AC Line
Zero Crossing
Circuit
Note) Please add the snubber circuit according to a condition.
Any snubber or varistor used for the above mentioned scenarios should be located
as close to the main output triac as possible.
? For additional design assistance, please review our corresponding Optoelectronic Application Notes.
Sheet No.: D2-A08101EN
9
